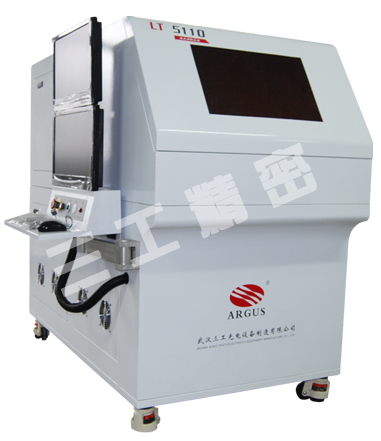

LT5110激光调阻机
适用于厚膜电阻的激光调阻，电子电路的功能修调、输出信号的修调。广泛应用于厚膜电路、汽车电子、传感器等领域。设备功能强，性价比高。
设备特点
高性价比机型，适用厚膜电路调阻，电子模块功能修调
半导体端面泵浦光纤藕合固体激光器
步进或伺服电机、丝杠XY平台分步重复
消色差成像技术
强大软件编程功能，满足各种不同应用
大理石台面，机台稳定性好
主要技术参数
|
激光系统 |
型号规格 |
LT5110 |
|
激光波长 |
1064nm |
|
激光功率 |
6W |
|
典型光斑尺寸 |
35±5µm |
|
对焦方式 |
自动，计算机程序控制 |
|
冷却方式 |
风冷 |
|
激光束定位系统 |
激光束运动范围 |
60mm X 60mm |
|
运动分辨率 |
0.76µm |
|
重复定位精度 |
±5µm |
|
分步重复运动系统 |
运动方式 |
步进或伺服电机、丝杠XY平台分步重复 |
|
运动范围 |
290mm*290mm |
|
重复定位精度 |
±5µm |
|
运动速度（空载） |
120mm/s |
|
测量系统 |
电阻测量方式 |
四线制测量或二线制测量 |
|
电阻测量精度 |
中阻 ± 0.05% |
|
电阻测量范围 |
0.1Ω-100MΩ |
|
测量速度 |
25µs/次 |
|
零点及满程误差校正 |
自动校正 |
|
探针定义 |
可编程任意设定 |
|
探针板运动 |
自动，计算机程序控制 |
|
探针板规格 |
标准P48 |
|
